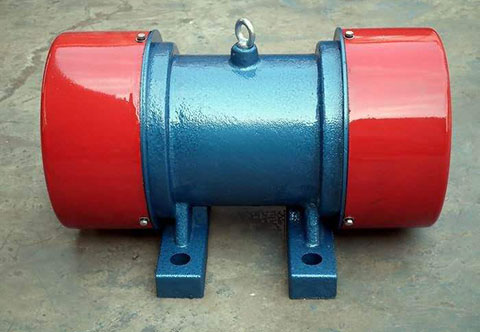

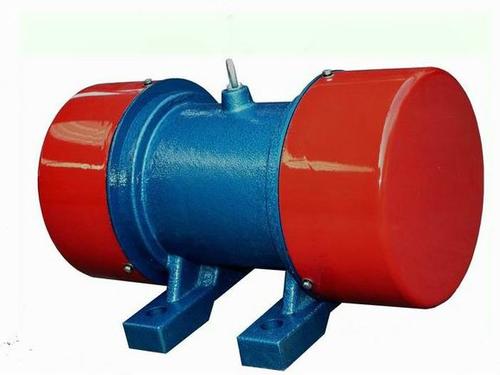

YZU臥式振動電機介紹
YZU振動電機根據糧機行業設備的實際情況和環境要求專門設計的振動電機，該產品的使用條件和YZU系列振動電機的使用條件和要求相同，實在YZU系列的基礎上根據糧機行業的情況設計而成。具有體積小、重量輕、安裝維修方便等特點。
YZU臥式振動電機特點

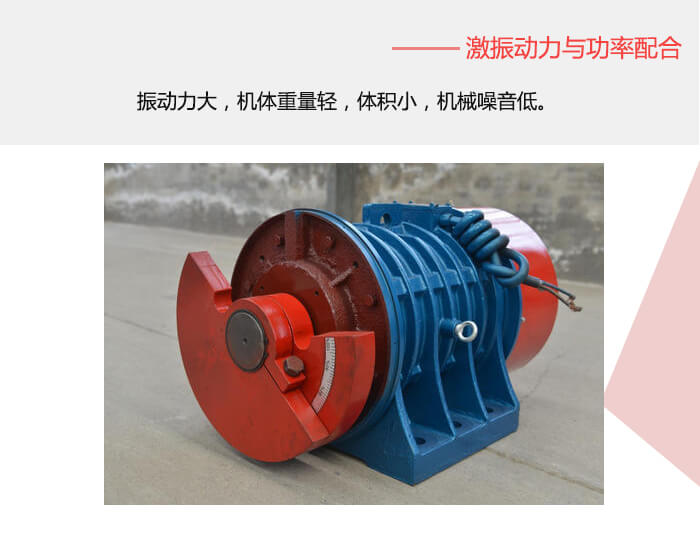

1，激振動力與功率配合得當，振動力大，機體重量輕，體積小，機械噪音低。
2，因為振動電機是強阻型振動而不是共振，所以有穩定的振幅。
3，振動頻率范圍大，電磁式激振器的振動頻率是固定的一般等于電源步率，而振動電機的振動頻率可通過調整轉速的辦法進行大范圍的調整，并且能按照不同的通途任意選擇振動頻率和振幅。
4，受電源波動的影響小，電磁式激振器會由于電壓變化而引起激振力發生大的變化，但振動電機中，這種變化就非常小。
5，多機組合，可實現自同步能完成不同工藝要求。
6，可根據電機的安裝方式改變激振力的方向。

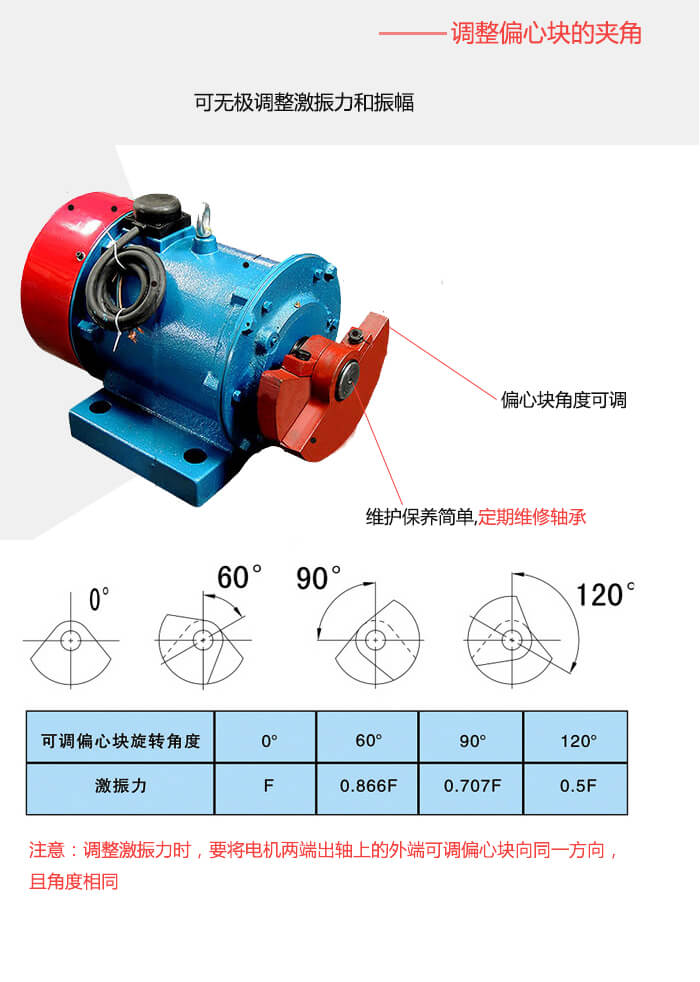

7，只須調整偏心塊的夾角，就可無極調整激振力和振幅。
8，維護保養簡單，由于不像電磁式那樣使用彈簧，因此類似間隙調整，重量調整等維修工作可以免除，僅需要定期維修軸承。

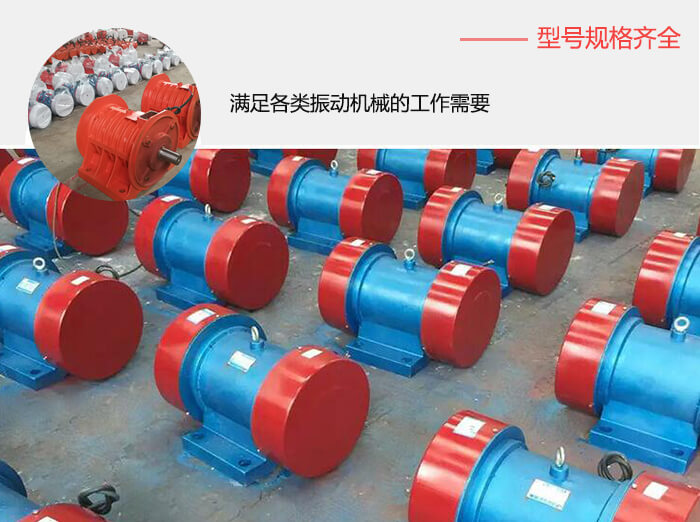

9，規格齊全，能滿足各類振動機械的工作需要。
YZU臥式振動電機技術參數
|
型號 type |
額定功率 （KW） |
額定電流 （A） |
激振力 （KN） |
同步轉速 （r/min） |

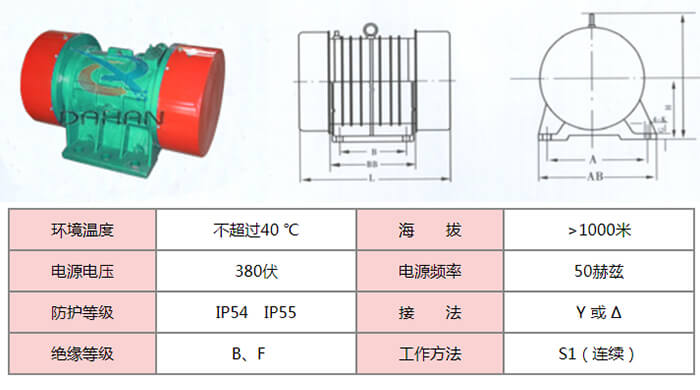

安裝尺寸 | 外形尺寸 |
重量 （kg） |
||||||||
| A | B | H | N | K | AB | BB | HD | G | L | ||||||
| YZU-1-2 | 0.09 | 0.42 | 1 | 3000 | 120 | 40 | 70 | 4 | 10 | 145 | 100 | 140 | 12 | 240 | 8 |
| YZU-1.5-2 | 0.15 | 0.5 | 1.5 | 130 | 80 | 80 | 4 | 12 | 170 | 140 | 154 | 16 | 260 | 11 | |
| YZU-2.5-2 | 0.22 | 0.55 | 2.5 | 130 | 80 | 80 | 4 | 12 | 170 | 140 | 154 | 16 | 260 | 12 | |
| YZU-3-2 | 0.25 | 0.6 | 3 | 150 | 90 | 90 | 4 | 14 | 185 | 150 | 172 | 18 | 280 | 17 | |
| YZU-5-2 | 0.37 | 0.9 | 5 | 150 | 90 | 90 | 4 | 14 | 185 | 150 | 172 | 18 | 280 | 18 | |
| YZU-10-2 | 0.75 | 1.75 | 10 | 1180 | 110 | 112 | 4 | 18 | 220 | 180 | 230 | 18 | 340 | 24 | |
| YZU-15-2 | 1.1 | 2.3 | 15 | 220 | 140 | 120 | 4 | 22 | 270 | 225 | 260 | 25 | 415 | 40 | |
| YZU-20-2 | 1.5 | 3.1 | 20 | 260 | 150 | 140 | 4 | 26 | 320 | 280 | 310 | 28 | 445 | 70 | |
| YZU-30-2 | 2.2 | 5.6 | 30 | 310 | 170 | 160 | 4 | 33 | 380 | 285 | 356 | 30 | 536 | 90 | |
| YZU-50-2 | 3.7 | 7.2 | 50 | 350 | 220 | 190 | 4 | 33 | 440 | 350 | 410 | 35 | 608 | 160 | |
| YZU-2-4 | 0.15 | 0.5 | 2 | 1500 | 130 | 80 | 80 | 4 | 33 | 170 | 140 | 154 | 16 | 260 | 15 |
| YZU-3-4 | 0.18 | 0.6 | 3 | 150 | 90 | 90 | 4 | 14 | 185 | 150 | 172 | 18 | 280 | 19 | |
| YZU-5-4 | 0.25 | 0.75 | 5 | 180 | 110 | 112 | 4 | 18 | 220 | 180 | 230 | 18 | 340 | 26 | |
| YZU-10-4 | 0.55 | 1.5 | 10 | 220 | 140 | 120 | 4 | 22 | 265 | 225 | 260 | 25 | 415 | 42 | |
| YZU-15-4 | 0.75 | 1.9 | 15 | 260 | 150 | 140 | 4 | 26 | 310 | 245 | 303 | 28 | 450 | 70 | |
| YZU-20-4 | 1.1 | 2.6 | 20 | 260 | 150 | 140 | 4 | 26 | 310 | 245 | 303 | 28 | 450 | 75 | |
| YZU-30-4 | 1.5 | 3.6 | 30 | 310 | 170 | 160 | 4 | 33 | 380 | 285 | 356 | 30 | 536 | 100 | |
| YZU-50-4 | 2.2 | 5.1 | 50 | 350 | 220 | 190 | 4 | 33 | 440 | 350 | 410 | 35 | 608 | 160 | |
| YZU-75-4 | 3.7 | 8.4 | 75 | 380 | 250 | 220 | 4 | 45 | 446 | 340 | 425 | 40 | 615 | 230 | |
| YZU-100-4 | 5.5 | 11 | 100 | 440 | 280 | 240 | 4 | 52 | 530 | 410 | 475 | 45 | 710 | 400 | |
| YZU-140-4 | 7.5 | 15 | 140 | 480 | 280 | 260 | 6 | 45 | 675 | 480 | 200 | 45 | 800 | 500 | |
| YZU-3-6 | 0.25 | 0.84 | 3 | 1000 | 180 | 110 | 112 | 4 | 18 | 220 | 180 | 220 | 18 | 340 | 28 |
| YZU-5-6 | 0.37 | 1.2 | 5 | 220 | 140 | 120 | 4 | 22 | 265 | 225 | 260 | 25 | 415 | 43 | |
| YZU-8-6 | 0.55 | 1.5 | 8 | 220 | 140 | 120 | 4 | 22 | 265 | 225 | 260 | 25 | 415 | 50 | |
| YZU-10-6 | 0.75 | 2.2 | 10 | 260 | 150 | 140 | 4 | 26 | 310 | 245 | 305 | 28 | 450 | 75 | |
| YZU-15-6 | 1.1 | 3.1 | 15 | 310 | 170 | 160 | 4 | 33 | 380 | 275 | 356 | 30 | 536 | 102 | |
| YZU-20-6 | 1.5 | 4.0 | 20 | 310 | 170 | 160 | 4 | 33 | 360 | 285 | 320 | 35 | 536 | 110 | |
| YZU-30-6 | 2.2 | 5.6 | 30 | 350 | 220 | 190 | 4 | 33 | 420 | 360 | 390 | 30 | 608 | 170 | |
| YZU-40-6 | 3 | 7.2 | 40 | 350 | 220 | 190 | 4 | 33 | 440 | 350 | 410 | 30 | 608 | 190 | |
| YZU-50-6 | 3.7 | 8.4 | 50 | 380 | 250 | 220 | 4 | 45 | 446 | 340 | 425 | 40 | 615 | 230 | |
| YZU-75-6 | 5.5 | 11 | 75 | 440 | 280 | 240 | 6 | 350 | 530 | 440 | 450 | 45 | 800 | 360 | |
| YZU-75-6A | 5.5 | 11 | 75 | 380 | 250 | 260 | 4 | 45 | 470 | 380 | 420 | 40 | 700 | 300 | |
| YZU-100-6 | 7.5 | 15 | 100 | 480 | 280 | 260 | 6 | 45 | 675 | 480 | 500 | 50 | 830 | 480 | |
| YZU-120-6 | 10 | 20 | 120 | 480 | 280 | 260 | 6 | 45 | 675 | 480 | 500 | 50 | 830 | 500 | |
| YZU-140-6 | 12 | 22 | 140 | 480 | 280 | 260 | 6 | 45 | 675 | 480 | 500 | 50 | 830 | 550 | |
| YZU-160-6 | 14 | 25 | 160 | 480 | 280 | 260 | 6 | 45 | 675 | 480 | 500 | 50 | 850 | 580 | |
| YZU-180-6 | 16 | 29 | 180 | 480 | 280 | 260 | 6 | 45 | 675 | 480 | 500 | 50 | 850 | 600 | |
| YZU-5-8 | 0.75 | 2.2 | 5 | 750 | 260 | 150 | 140 | 4 | 26 | 310 | 245 | 305 | 28 | 450 | 77 |
| YZU-10-8 | 0.75 | 2.4 | 10 | 310 | 170 | 160 | 4 | 33 | 380 | 285 | 356 | 30 | 536 | 116 | |
| YZU-20-8 | 1.5 | 4.3 | 20 | 350 | 220 | 190 | 4 | 33 | 440 | 350 | 410 | 35 | 608 | 178 | |
| YZU-30-8 | 3.7 | 8.4 | 30 | 380 | 250 | 220 | 4 | 33 | 446 | 340 | 425 | 40 | 615 | 239 | |
| YZU-50-8 | 5.5 | 11 | 50 | 440 | 280 | 240 | 6 | 35 | 530 | 410 | 475 | 45 | 710 | 380 | |
| YZU-75-8 | 7.5 | 15 | 75 | 480 | 280 | 260 | 6 | 45 | 575 | 498 | 560 | 60 | 832 | 500 | |
| YZU-100-8 | 10 | 22 | 100 | 480 | 280 | 275 | 6 | 45 | 575 | 498 | 575 | 75 | 880 | 530 | |
YZU臥式振動電機使用環境
環境溫度：不超過40oC ?！ “危翰怀^1000米
電源電壓：380伏 電源頻率：50赫茲
防護等級：IP54 IP55 接 法：Y 或 Δ
絕緣等級：B、F 工作方法：S1（連續）
